Напряжение, В 230
Потребляемая (выходная) мощность, кВт 2,8 (2,2)
Частота вращения строгального вала 4800 об/мин
Диаметр строгального вала 76 мм
Размер ножей (ДхШхТ) 381х25х3 мм
Количество ножей 3
Скорость подачи, м/мин 5 и 9 м/мин
Максимальная ширина заготовки, мм 380 мм
Максимальная высота заготовки, мм 203 мм
Максимальная глубина строгания за один проход 5,0 мм
Максимально-допустимая глубина строгания за один проход по всей ширине 2,0 мм
Минимальная длина заготовки, мм 170 мм
Длина рейсмусового стола (с удлинителями) 510 (1080) мм
Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1080
Ширина, мм 850
Высота, мм 1170
Масса, кг 270
Длина в упаковке, см 79
Ширина в упаковке, см 75
Высота в упаковке, см 117,5
Масса в упаковке, кг 300
ОСОБЕННОСТИ:
- Возможность установки строгального вала helical
- 2-ступенчатая регулировка скорости подачи
- Рейсмусовый стол с роликами
- Металлические подающие валы

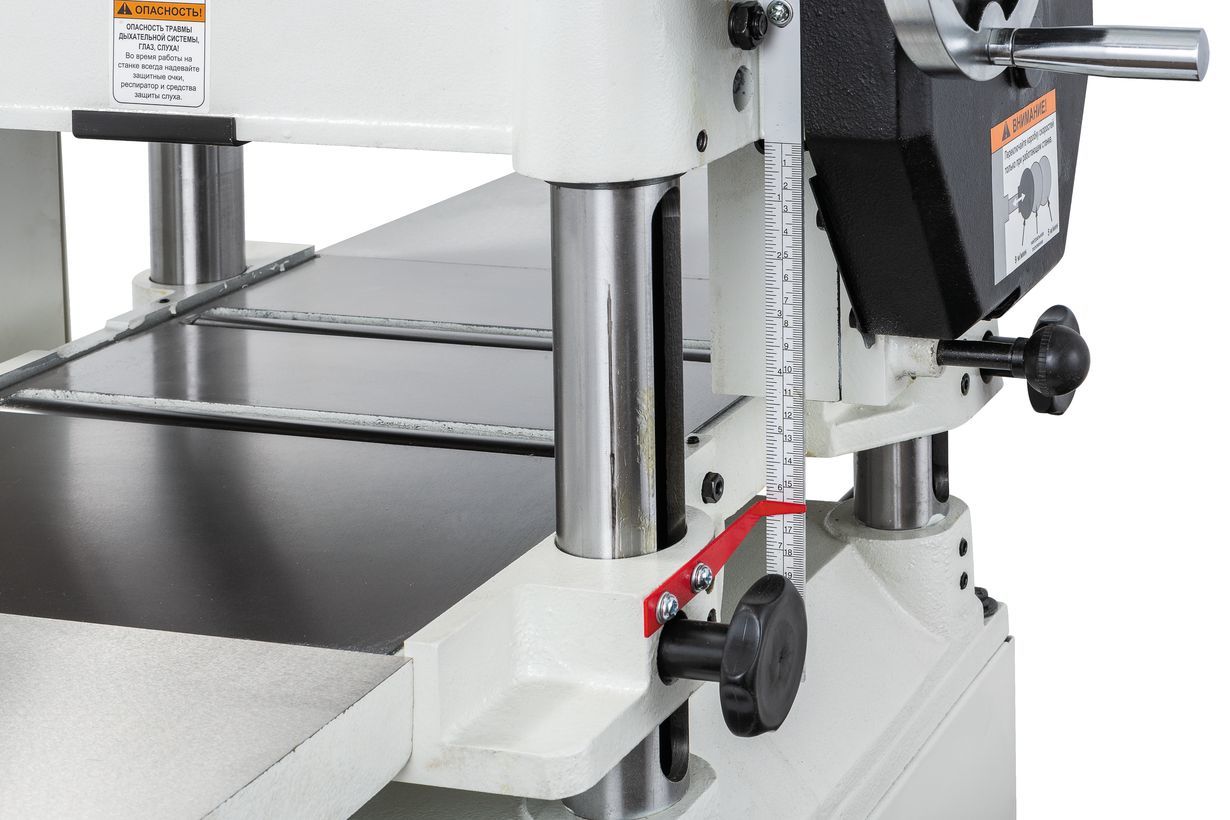

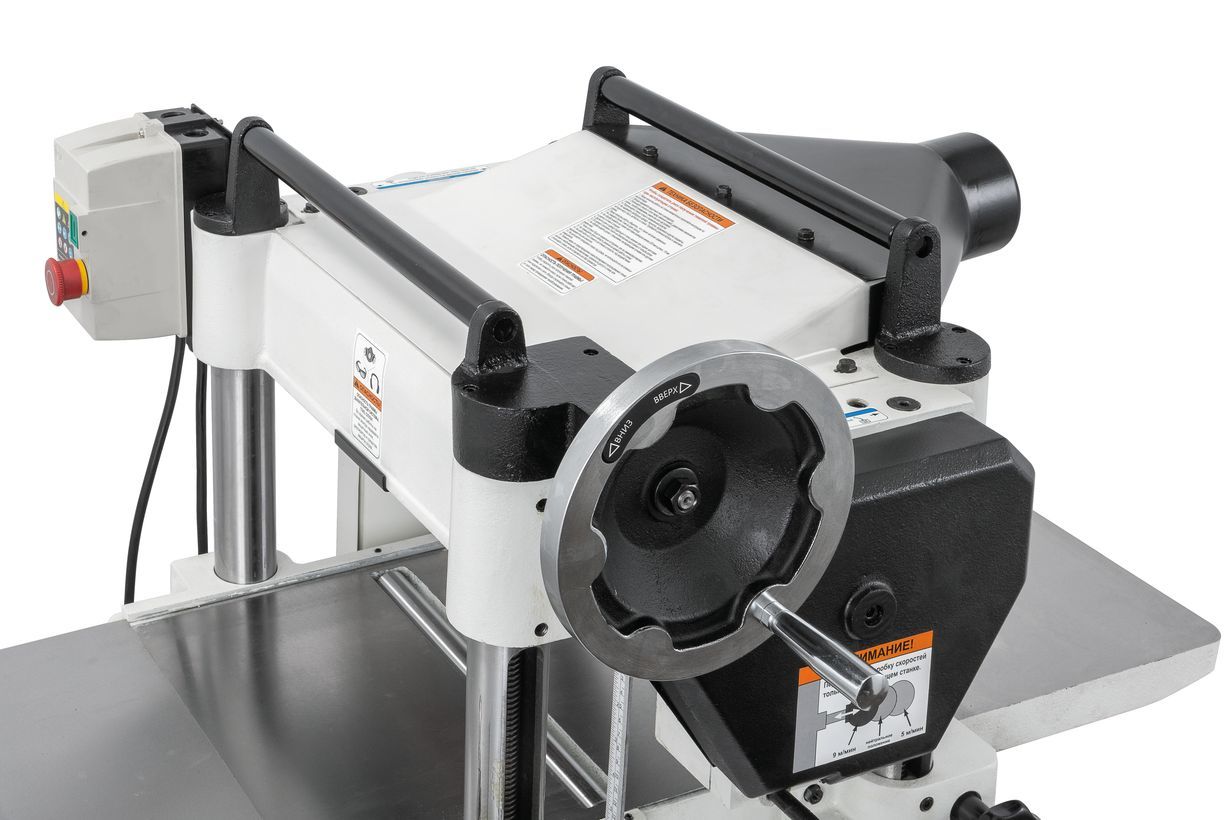

- Регулировка высоты строгания вращающимся штурвалом
- Регулировка высоты положения роликов стола

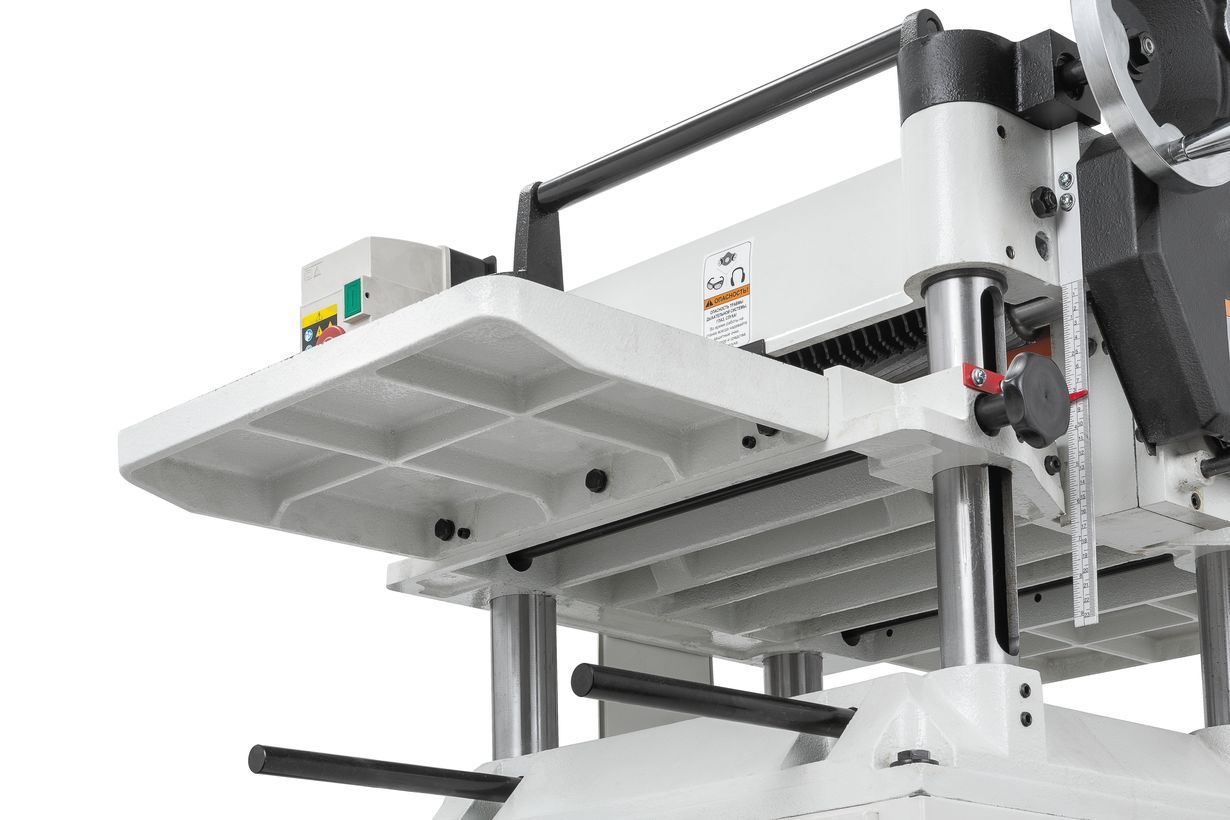

- Съемные удлинители рабочего стола из чугунного литья
- Корпус из чугунного литья
- Тумба-подставка для напольной установки
- Устройство с подъемным механизмом для облегчения транспортировки станка

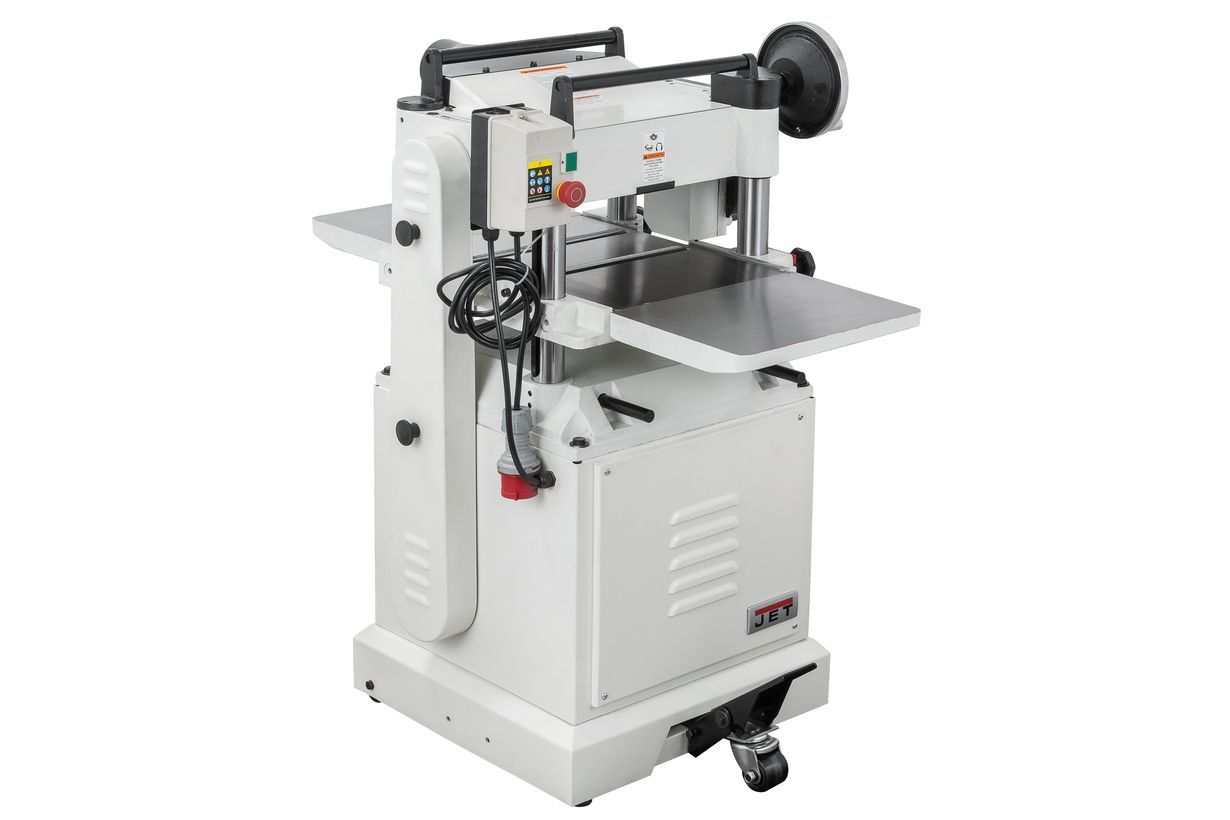

JWP-15K — рейсмусовый станок с прочной и массивной конструкцией, предназначенный для профессиональной и любительской эксплуатации. Рабочий стол, его удлинения, основание и строгальный узел сделаны из чугуна. Регулировка просвета происходит при подъеме и опускании стола, в нижнем положении расстояние до ножей превышает 200 мм, что позволяет пропускать крупные брусья или доски, поставленные на ребро.

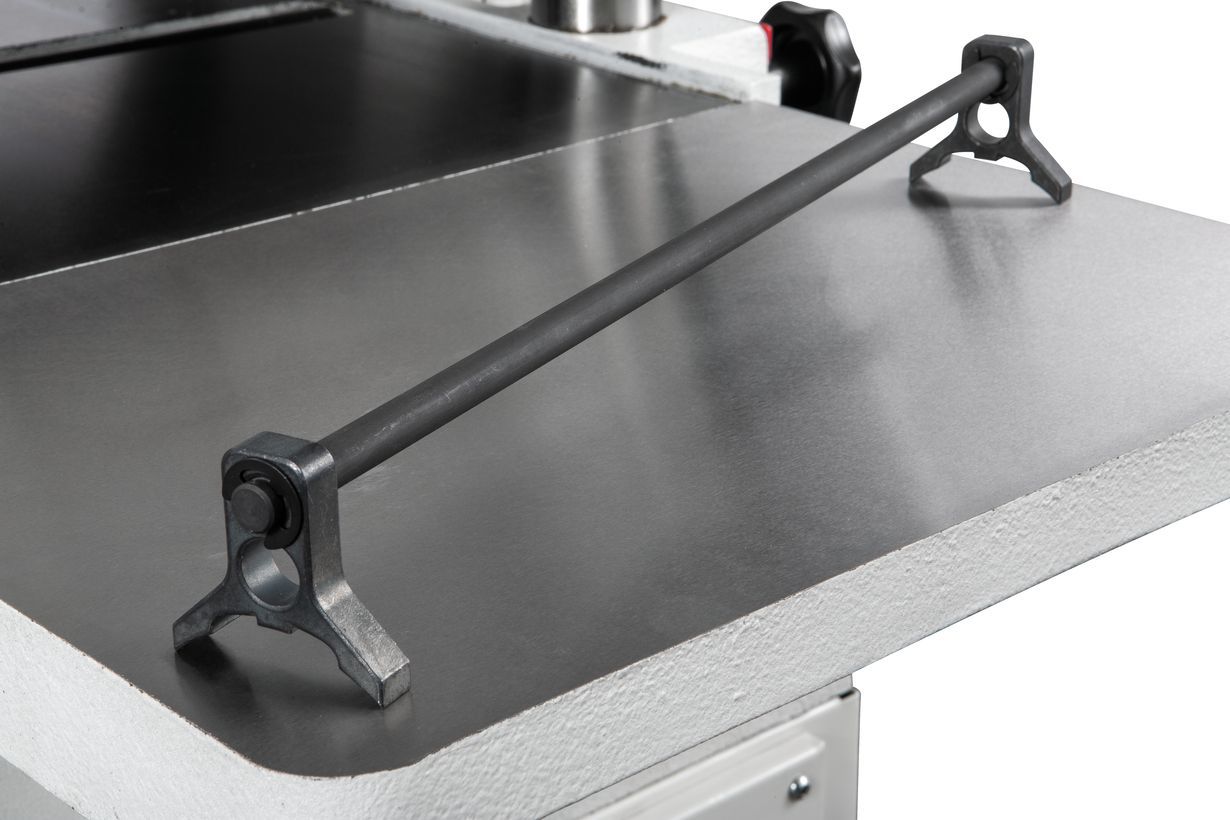

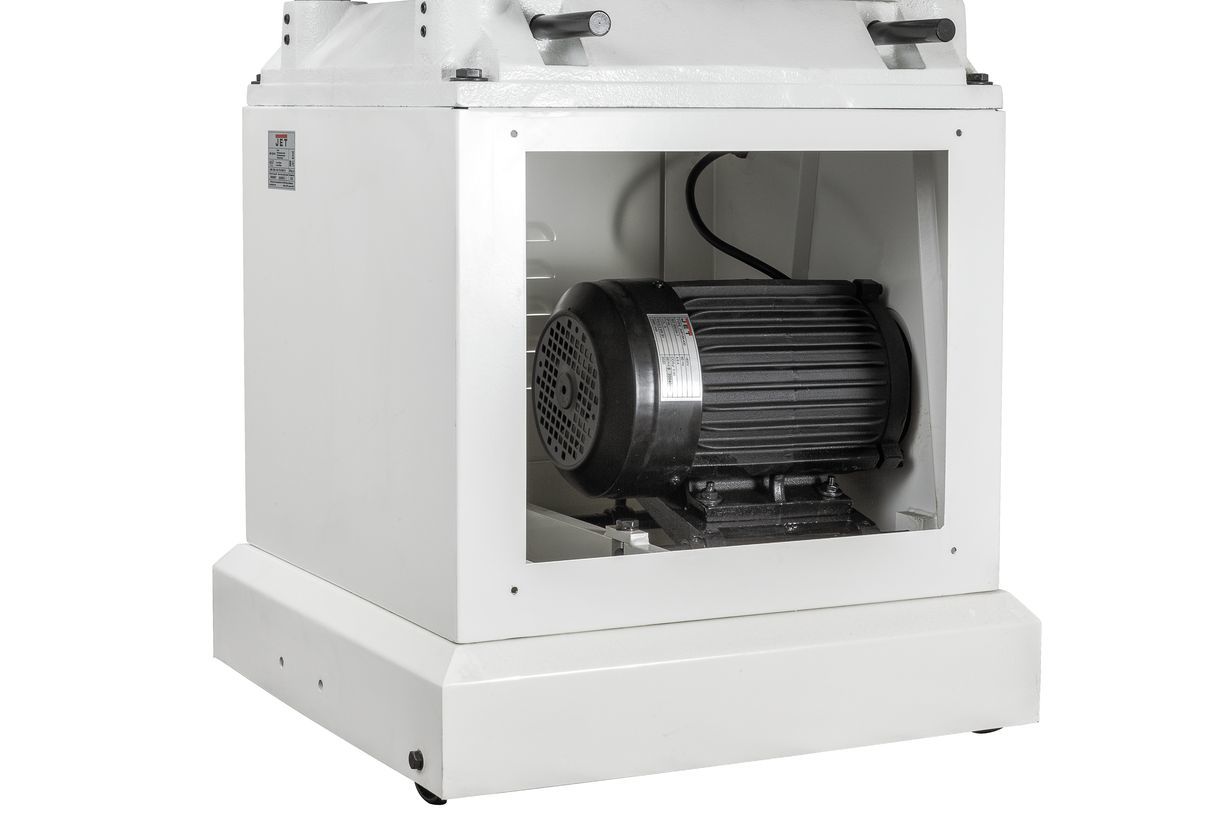

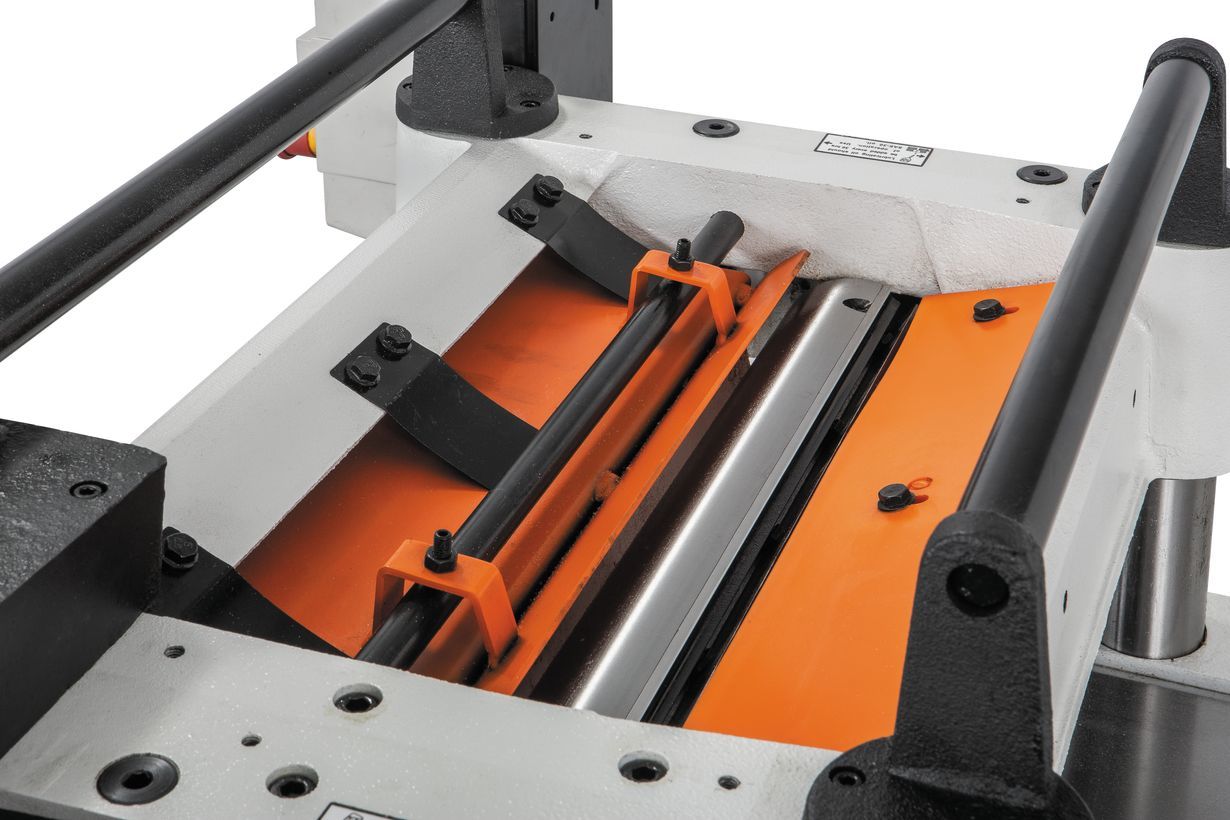

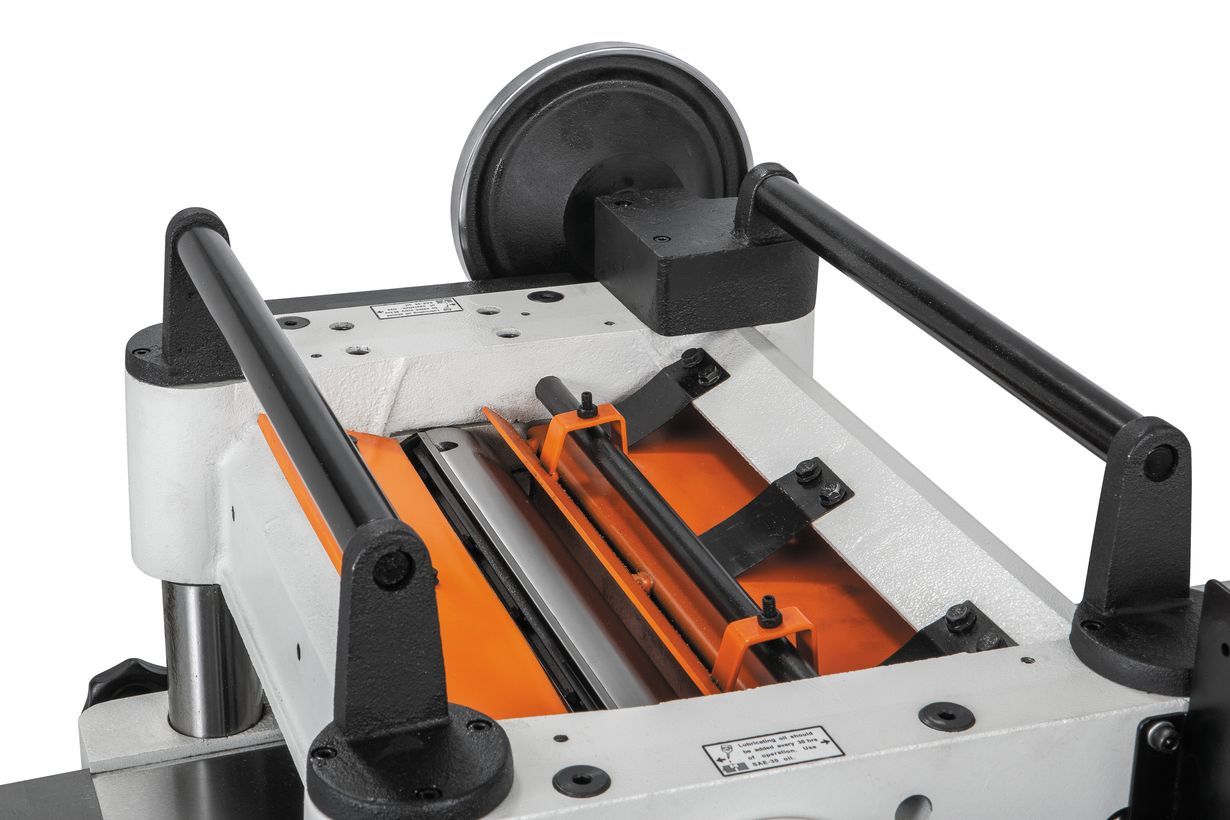

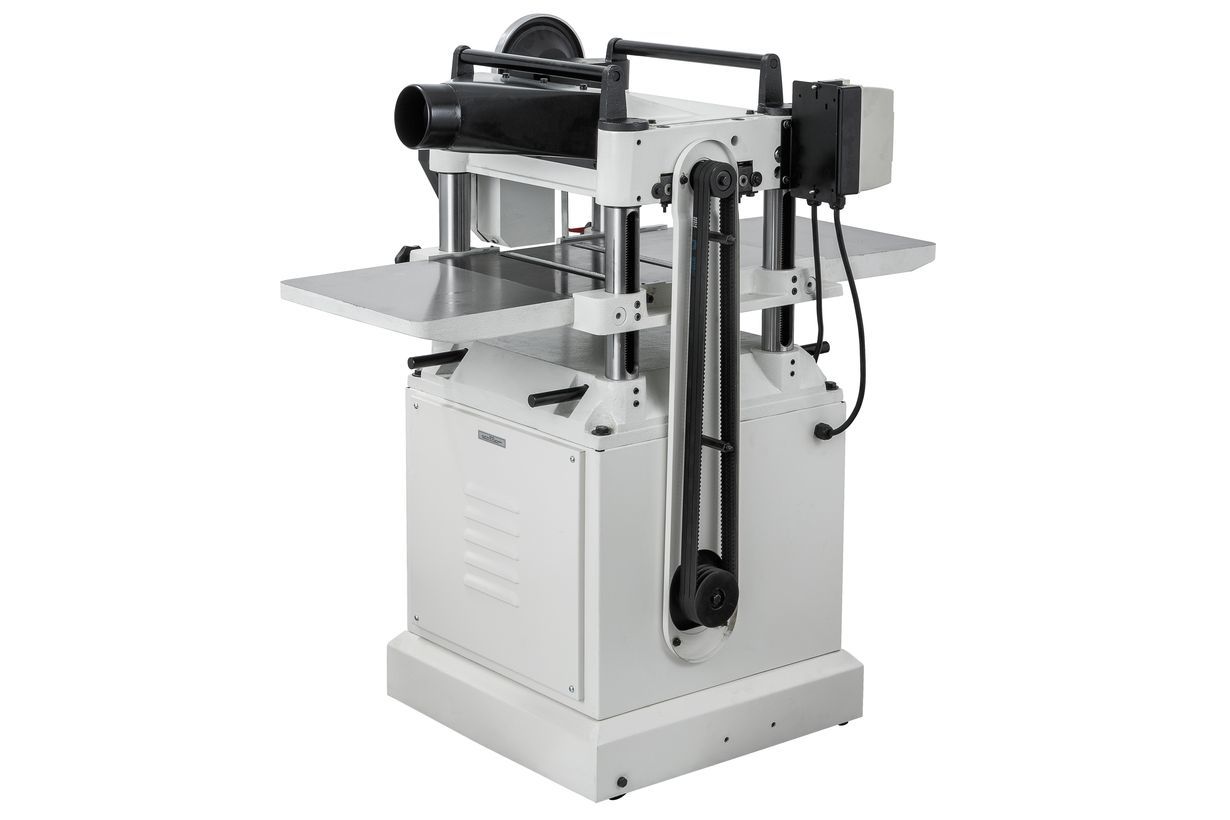

Мотор расположен внизу в тумбе и не занимает верхнюю часть корпуса, это позволило установить два металлических ролика для обратной подачи заготовок и обеспечить удобный доступ к строгальному валу для замены и регулировки ножей. В штатной комплектации установлен барабан с тремя прямыми лезвиями. Для интенсивной эксплуатации, при частой работе с твердыми и свилеватыми породами, при повышенных требованиях к качеству обработки рекомендуется приобрести и установить вал helical, имеющий 75 четырехсторонних твердосплавных сегмента с радиусной режущей кромкой.

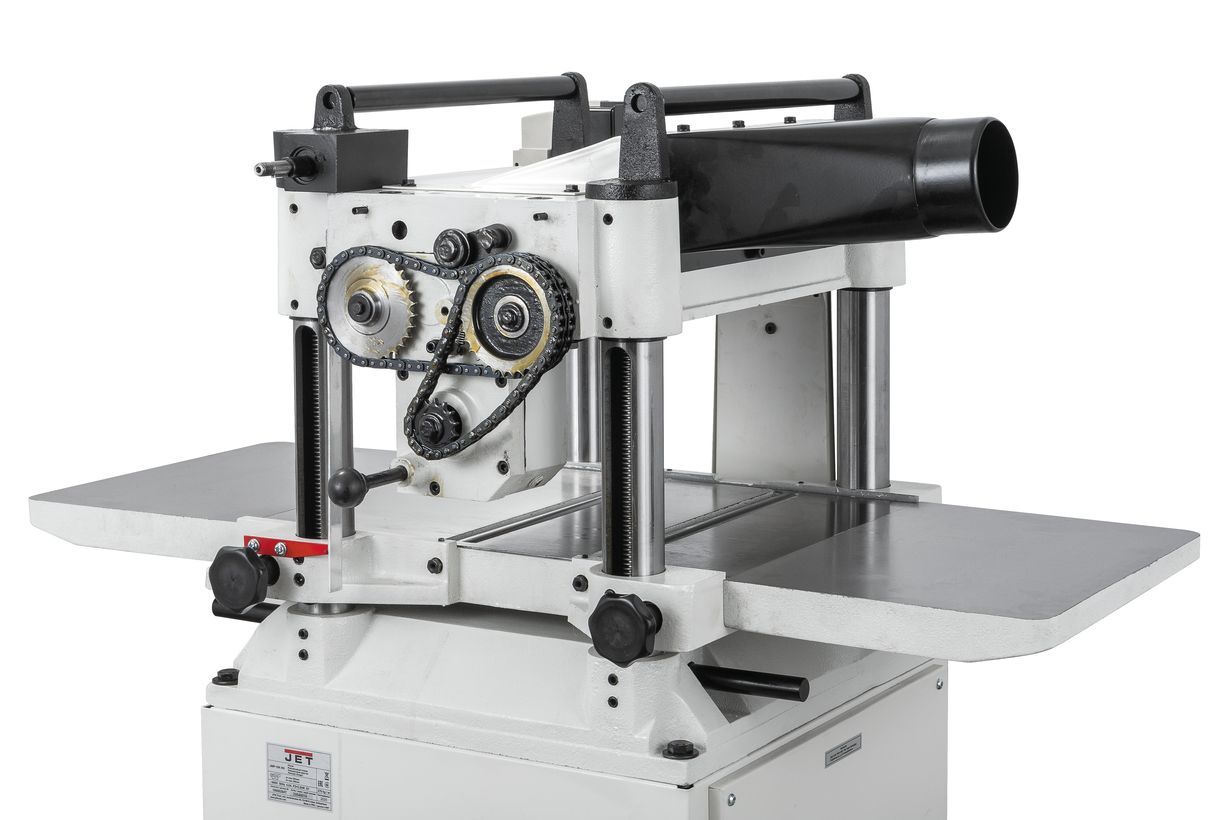

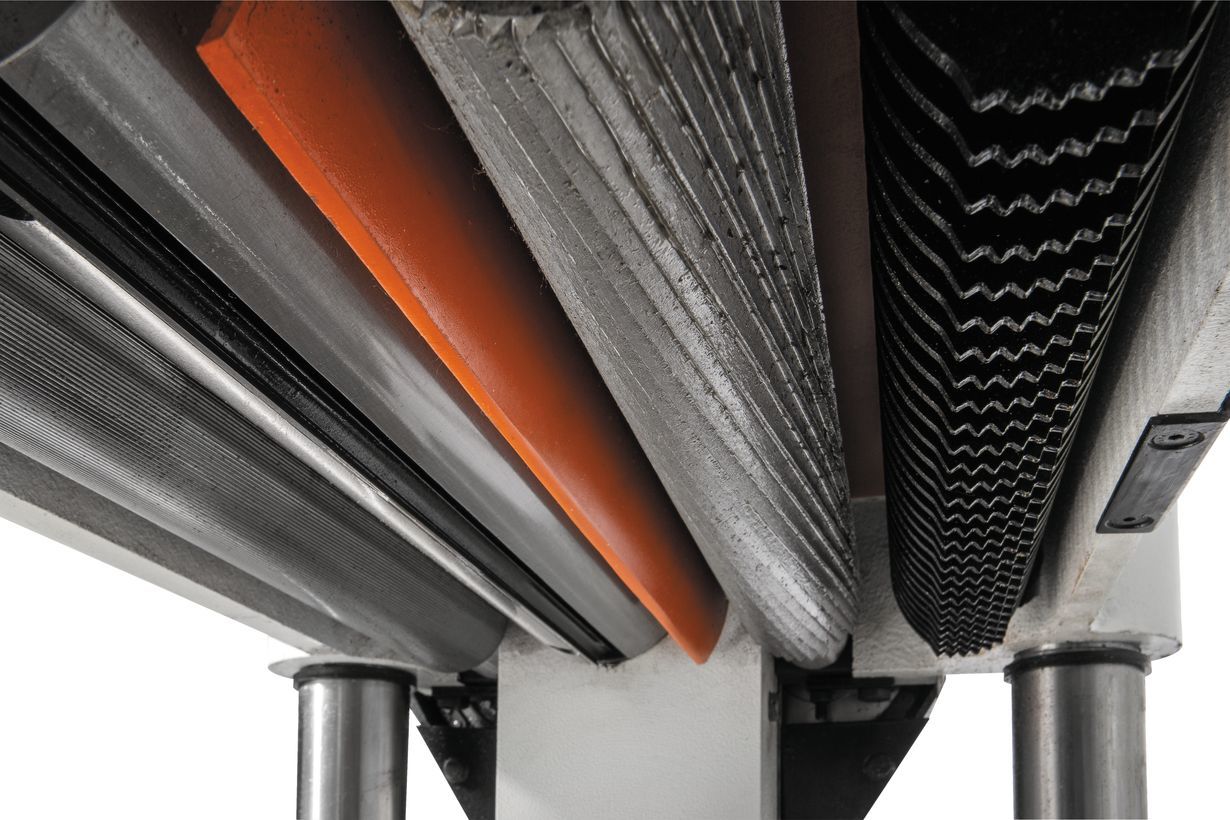

Протяжка заготовок производится двумя металлическими валами, причем оба имеют насечку: передний - грубую агрессивную, задний - неглубокую. Рифление принимающего ролика улучшает сцепление с деревом, но может оставлять неглубокие риски на гладкой простроганной поверхности. В случае необходимости они легко убираются шлифовкой. Для снижения трения о поверхность стола в него встроены ролики, в зависимости от твердости древесины и иных факторов их выступ над поверхностью регулируют в диапазоне от 0 до 1,5 мм. Механизм эксцентриковый, отдельный для каждого ролика.

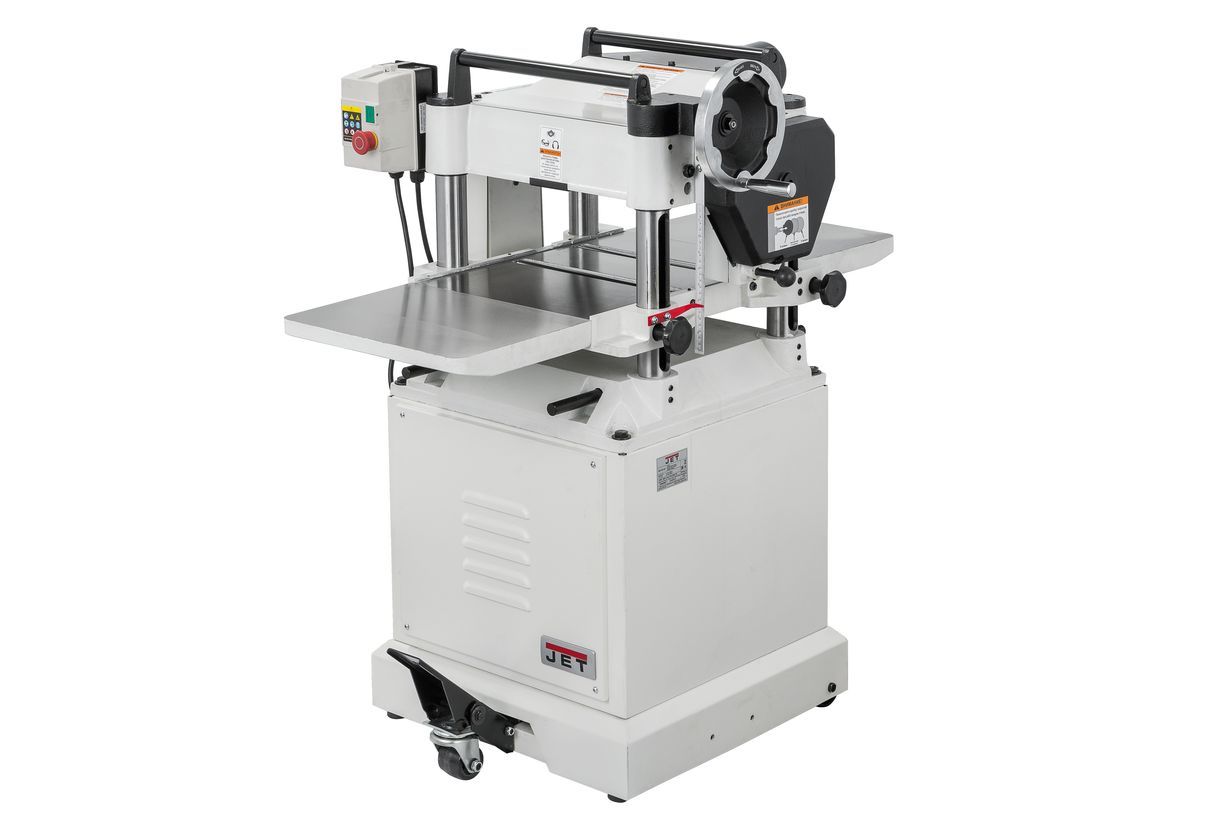

Станок имеет большую (270 кг) массу и для перемещения по мастерской силами одного человека оборудован шасси с подъемным механизмом: два колеса служат опорой постоянно, третье при нажатии на педаль выдвигается, принимая вес.
